Что такое контейнерный терминал и зачем он нужен
Контейнерный терминал - это логистический комплекс, предназначенный для приёма, временного хранения, обработки и передачи контейнеров между разными видами транспорта. Он работает как точка смены транспортного плеча: груз прибывает морем, уходит железной дорогой или автомобилем, и наоборот. Без этой точки перегрузки цепочка поставок просто не замкнётся.
Терминал, порт и контейнерный пункт - разные понятия, которые часто смешивают. Порт включает акваторию, причальную инфраструктуру и административный аппарат. Терминал - операционная единица внутри порта или на суше, заточенная под работу с контейнерами. Контейнерный пункт - ещё меньший объект, как правило без полноценной перегрузочной техники, только для приёма и выдачи.
Мощность терминала измеряется в TEU (Twenty-foot Equivalent Unit) - единицах, равных одному 20-футовому контейнеру. Годовой оборот в TEU показывает, сколько контейнеров терминал способен обработать за год. Этот показатель определяет класс объекта, потребность в технике и требования к инфраструктуре.
Со стороны терминал похож на асфальтированную площадку с кранами. На деле это операционная система с выстроенными процессами: идентификация контейнера на въезде, адресное размещение в штабеле, планирование очерёдности выдачи, контроль техники. Сбой в любом звене ведёт к очередям, перекладкам и штрафам за простой транспорта.
Классификация контейнерных терминалов
По транспортному узлу: морские, железнодорожные, автомобильные, мультимодальные
Морские терминалы работают с судовыми партиями и требуют причальной инфраструктуры: набережных, портальных кранов типа STS, акватории для манёвра судов. Интенсивность операций здесь максимальная - судно стоит у причала по часам, и каждая задержка обходится дорого.
Железнодорожные терминалы специализируются на работе с платформами и фитинговыми вагонами. Их проектирование регулирует СП 316.1325800.2017, который устанавливает нормативы по длине путей, ширине межпутевых пространств и грузоподъёмности покрытий. Главное ограничение - зависимость от расписания движения поездов и нормативов РЖД на время обработки состава.
Автомобильные терминалы ориентированы на приём и выдачу контейнеров с тягачей. Они чаще всего работают как тыловые объекты или как последняя миля перед доставкой получателю. Мультимодальные терминалы совмещают два и более вида транспорта на одной площадке - самый гибкий формат и самый сложный в планировании потоков.
По функции в логистической цепи: транзитные, импортно-экспортные, тыловые (dry port)
Транзитный груз проходит через терминал без смены получателя. Время хранения минимально, таможенные операции не требуются или выполняются в упрощённом режиме. Местный груз, напротив, поступает к конечному получателю или отправителю: он дольше хранится, требует таможенного оформления и документарной обработки.
На одной площадке оба потока могут существовать одновременно, но маршруты их обработки различаются. Смешение транзитных и местных контейнеров в одном штабеле без чёткой адресации - типичная причина операционных сбоев.
Тыловые терминалы, или dry port, снимают давление с портовых площадок. Контейнеры вывозятся с причала вглубь страны, а таможенное оформление проходит уже там. Это позволяет портовому терминалу быстрее освобождать причальный фронт и сокращать время оборота судна.
По масштабу: хабы, региональные и локальные терминалы
Хабы - крупнейшие узлы с годовым оборотом от нескольких сотен тысяч TEU и выше. Они принимают несколько видов транспорта, имеют развитую инфраструктуру и, как правило, работают с глубоководными судами. Региональные терминалы обслуживают конкретный географический рынок, их оборот ниже, а специализация - уже.
Локальные терминалы - небольшие объекты для обслуживания одного предприятия или промышленного района. Класс терминала определяют три параметра: годовой оборот в TEU, площадь контейнерной площадки и число обрабатываемых видов транспорта. Чем выше все три показателя, тем сложнее требования к технике, TOS и персоналу.
Инфраструктура и зонирование терминала
Контейнерная площадка: покрытия, штабелирование, ячеистая адресация

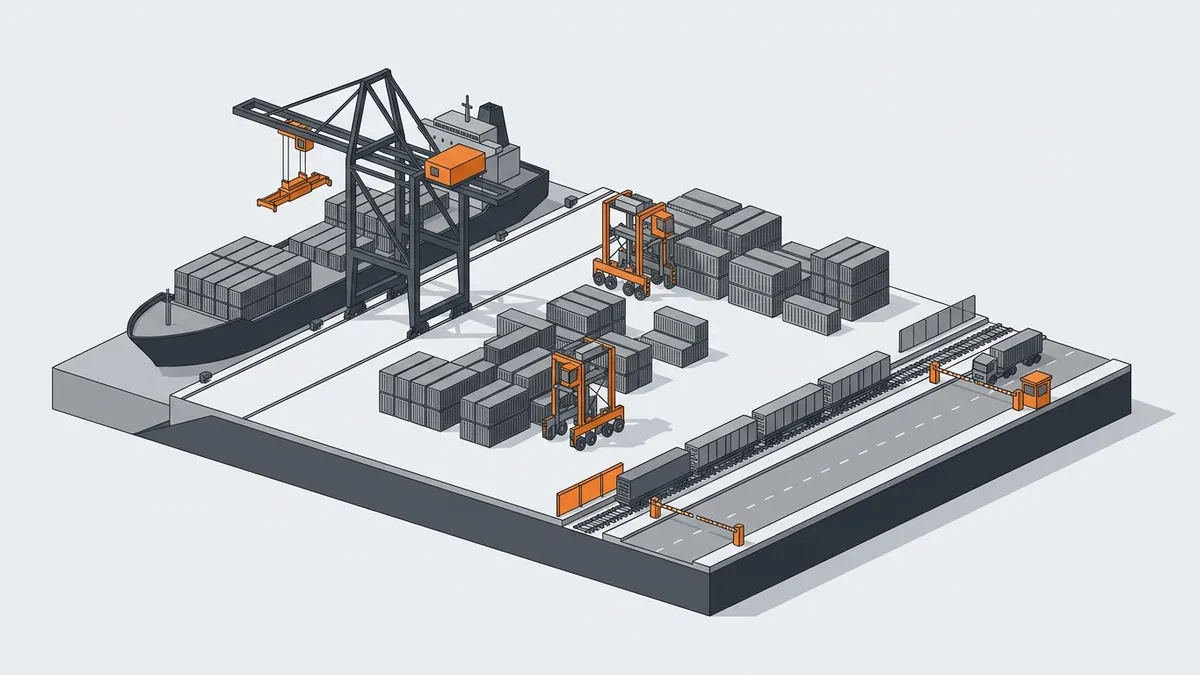

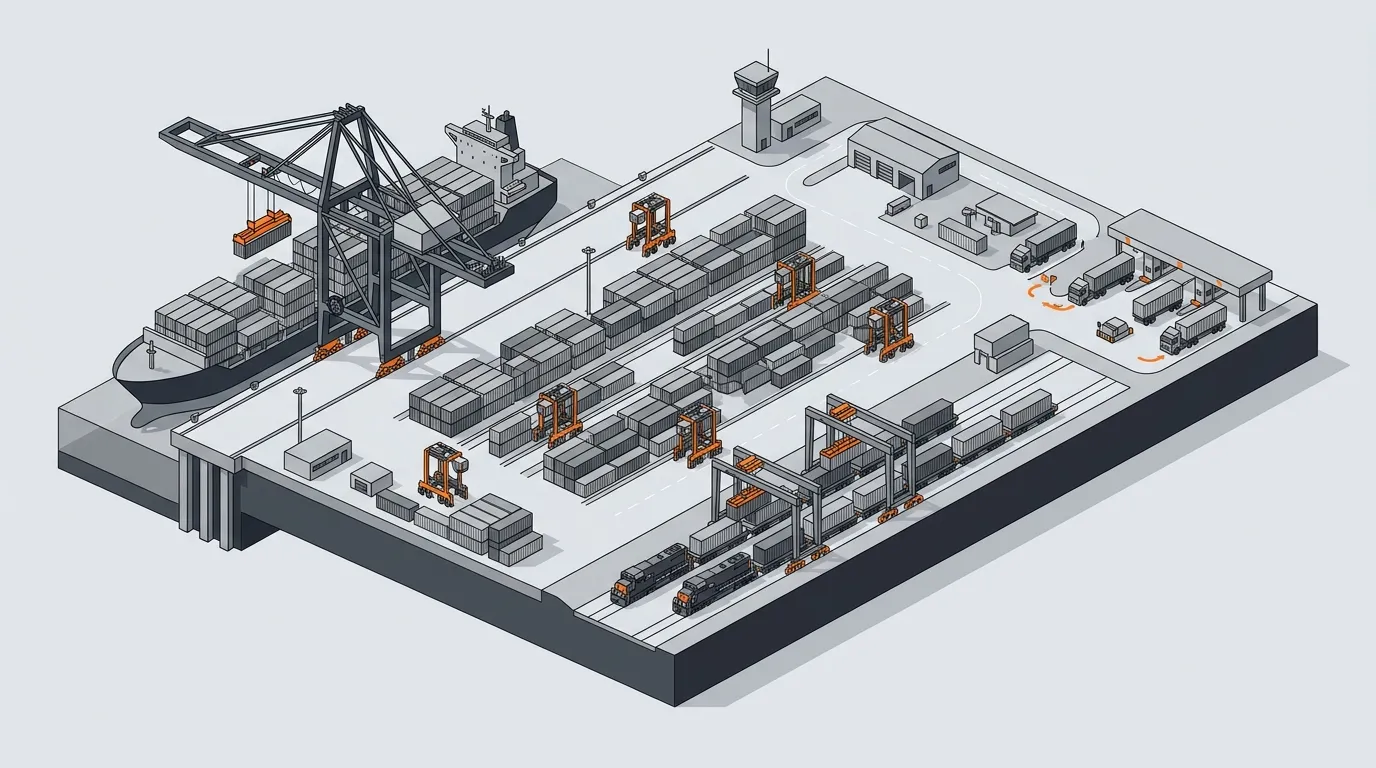

Генеральный план терминала делит территорию на функциональные зоны: приём транспортных средств, хранение контейнеров, выдача груза и техническое обслуживание техники. Смешение этих зон приводит к пересечению потоков и снижает пропускную способность.
Покрытие контейнерной площадки рассчитывается под нагрузку от техники и штабелей. Требования к несущей способности зависят от типа применяемых кранов: RTG создают точечные нагрузки на опоры, RMG - нагрузку на рельсовые балки. Нормативные требования к покрытиям закреплены в СП 316.1325800.2017.
Адресное хранение - основа управляемости площадки. Каждая позиция в штабеле кодируется по схеме «ряд - ярус - позиция». Без этой адресации TOS не может планировать перемещения техники и рассчитывать маршруты выдачи.
Ворота (gate): пункты въезда, OCR-распознавание, весовой контроль
Ворота - первая точка цифровой идентификации контейнера на терминале. Здесь фиксируются номер контейнера, его состояние, вес и сопроводительные документы. OCR-камеры считывают номер автоматически, сверяют с базой данных TOS и формируют электронную запись без участия оператора.
Весовой контроль на въезде позволяет выявить расхождения с задекларированным весом до размещения контейнера в штабеле. Это снижает риск перегрузки ярусов и упрощает планирование судовой партии.
Вспомогательные зоны: ремонт, рефрижераторные розетки, опасные грузы
Рефрижераторные контейнеры требуют подключения к электросети. Стойки с розетками размещаются в выделенных секциях площадки с запасом по числу подключений на случай пиковой загрузки. Температурный режим каждого контейнера фиксируется системой мониторинга.
Площадки для опасных грузов классов IMO проектируются с учётом требований пожарной безопасности и санитарных норм: отдельное расположение, ограждение, специальные покрытия. Зона ремонта контейнеров располагается так, чтобы не пересекаться с основными транспортными потоками площадки.
Оборудование контейнерного терминала
Перегрузочная техника: портальные краны, RTG, RMG, ричстакеры, погрузчики

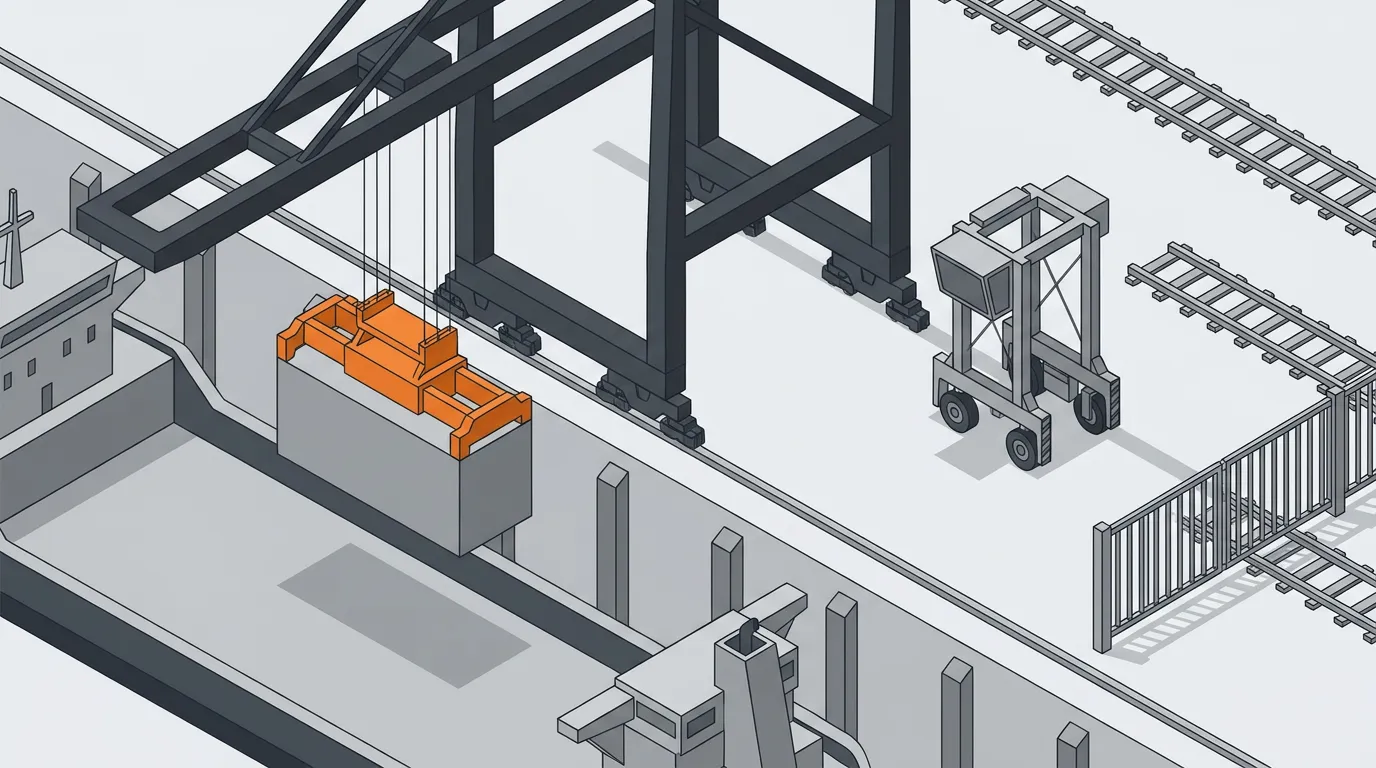

Портальные краны типа STS (Ship-to-Shore) работают на линии «судно - берег». Вылет стрелы у современных моделей достигает 60-70 метров, что позволяет обрабатывать суда класса Triple-E с 24 рядами контейнеров. Производительность одного крана составляет 25-35 moves/ч в зависимости от организации работы и типа судна.
RTG (Rubber Tyred Gantry) - козловой кран на резиновом ходу. Перемещается между рядами без рельсовых путей, что даёт гибкость при изменении планировки площадки. Применяется на большинстве морских и мультимодальных терминалов со средней и высокой интенсивностью. RMG (Rail Mounted Gantry) движется по рельсам, точнее позиционируется и лучше подходит для автоматизации. Его выбирают на терминалах с фиксированной схемой блоков и высоким оборотом.
Ричстакеры универсальны: работают с контейнерами в штабелях до 4-5 ярусов, быстро переставляют единицы без привязки к рядам. На малых терминалах ричстакер нередко заменяет кран. Вилочные погрузчики с боковым захватом используют для вспомогательных операций: перемещения пустых контейнеров, работы в стеснённых зонах.
Внутритерминальный транспорт: тягачи, AGV, шасси
Тягачи с терминальными шасси перевозят контейнеры между причалом, площадкой и воротами. Это самый распространённый вид внутритерминального транспорта: низкая стоимость, простота обслуживания, высокая манёвренность.
AGV (Automated Guided Vehicle) - автоматические транспортные средства без водителя. Они требуют разметки или магнитных направляющих на покрытии, чёткой интеграции с TOS и полного разделения зон движения людей и техники. Окупаемость AGV обоснована при высоком обороте - от 500 000 TEU/год и выше. На терминалах меньшего масштаба затраты на инфраструктуру и интеграцию перевешивают операционную экономию.
Выбор техники определяется классом терминала и плановым TEU-оборотом. Малый терминал до 100 000 TEU/год обходится ричстакерами и тягачами. Средний терминал добавляет RTG. Крупный хаб строит схему вокруг STS-кранов, RMG и автоматизированного транспорта.
| Тип техники | Применение | Производительность (moves/ч) | Условия использования | Уровень автоматизации |
|---|---|---|---|---|
| Портальный кран STS | Перегрузка судно - берег | 25-35 | Морские терминалы с причальной стенкой | Частичная (полуавтомат) или полная |
| RTG | Штабелирование на площадке | 20-30 | Терминалы без рельсовых путей, средний и крупный масштаб | Ручное, полуавтомат, автомат |
| RMG | Штабелирование на площадке | 25-35 | Фиксированная планировка блоков, рельсовые пути | Высокий, включая полную автоматизацию |
| Ричстакер | Перестановка и штабелирование | 10-15 | Малые и средние терминалы, вспомогательные зоны | Ручное управление |
| Вилочный погрузчик | Перемещение пустых контейнеров | 8-12 | Вспомогательные операции, стеснённые зоны | Ручное управление |
| Тягач с шасси | Горизонтальный транспорт | Зависит от маршрута | Все типы терминалов | Ручное или автоматизированное (AGV) |
| AGV | Автоматический горизонтальный транспорт | 15-20 | Крупные автоматизированные терминалы от 500 000 TEU/год | Полная |
Технологические процессы обработки контейнеров
Приём и выгрузка: с судна, вагона и автомобиля на площадку
Полный цикл операции начинается с прихода транспортного средства и заканчивается закрытием ворот с грузом. Каждый этап фиксируется в TOS: прибытие, идентификация, физическое перемещение, размещение на площадке.
При выгрузке судна кран снимает контейнер с борта и передаёт его на тягач или AGV. Тот доставляет контейнер на площадку, где RTG или RMG устанавливает его в назначенную ячейку. При выгрузке вагона или автомобиля схема короче: контейнер снимается краном или ричстакером и сразу размещается в блоке хранения. На воротах фиксируются номер контейнера, состояние, пломбы и весовые данные.
Хранение и перестановки: планирование штабеля, минимизация перекладок
Перекладка (reshuffling) - это перемещение контейнера, которое не связано с его выдачей или погрузкой. Она происходит, когда нужный контейнер оказывается под другими. Каждая лишняя перекладка тратит время крана и снижает общую производительность площадки. На загруженных терминалах доля перекладок в общем числе crane moves может достигать 20-30%.
Планирование штабеля (yard planning) строится на нескольких принципах. Тяжёлые контейнеры размещают в нижних ярусах. Контейнеры с близкой датой отправки группируют в одном блоке. Транзитные грузы хранят отдельно от импортных, чтобы не смешивать маршруты обработки. TOS рассчитывает оптимальную позицию при каждом поступлении, учитывая текущую загрузку блоков и расписание судозаходов.
Таможенные и документарные операции встроены в технологический процесс. Контейнер под таможенным контролем не может быть выдан до получения разрешения, и TOS блокирует его выдачу автоматически. Это снижает риск ошибок при ручном контроле.
Выдача и погрузка: сборка судовой партии, последовательность загрузки
Сборка судовой партии начинается за несколько часов до прихода судна. TOS формирует план погрузки (bay plan) с учётом остойчивости судна, весовых ограничений и последовательности выгрузки в следующих портах. Контейнеры, которые нужно погрузить последними по плану, перемещают в буферную зону первыми.
Последовательность загрузки критична: неправильный порядок погрузки ведёт к нарушению остойчивости или необходимости перегрузки в следующем порту. Типичные узкие места на этом этапе - очереди тягачей у причала, нехватка техники в пиковые временные окна и ошибки идентификации контейнеров при ручном вводе данных. Автоматическое OCR-распознавание на воротах и у кранов снижает число ошибок идентификации, но не устраняет их полностью при повреждённых или нечитаемых номерах.
При выдаче через ворота водитель предъявляет документы, система сверяет их с данными TOS, кран или ричстакер извлекает контейнер из штабеля и подаёт его на тягач. Если контейнер перекрыт другими, выполняется перекладка - и время выдачи растёт.
Роль TOS в управлении терминалом
TOS (Terminal Operating System) - это цифровой диспетчер всех операций терминала: от планирования судозахода до выдачи последнего контейнера клиенту. Без TOS терминал с оборотом выше 50 000-80 000 TEU/год практически неуправляем: объём данных о местонахождении контейнеров, состоянии техники и расписании транспорта превышает возможности ручного учёта.
Система строится из нескольких функциональных модулей. Yard management отвечает за адресное хранение и планирование штабеля. Gate management управляет въездом и выездом транспорта, фиксирует идентификацию и весовые данные. Vessel planning формирует bay plan и контролирует погрузку. Equipment control распределяет задания между кранами и тягачами в реальном времени. Billing фиксирует оказанные услуги для расчётов с клиентами.
Интеграции TOS выходят за пределы терминала. Система подключается к Port Community System для обмена данными с судовыми агентами, таможней и другими участниками портового сообщества. Через API или EDI TOS получает коносаменты, таможенные декларации и инструкции по погрузке от ERP грузовладельца. Это сокращает ручной ввод и ускоряет документарное оформление.
Механизм сокращения перекладок работает так: при каждом поступлении контейнера TOS анализирует расписание отправок и текущую загрузку блоков, затем назначает позицию с минимальным прогнозируемым числом перекладок при будущей выдаче. Дополнительно система формирует задания на профилактические перестановки в периоды низкой загрузки - до начала пикового судозахода.
Использование техники растёт за счёт централизованной диспетчеризации. TOS видит местонахождение каждого тягача и крана, назначает ближайшую доступную единицу на задание и выстраивает очерёдность так, чтобы минимизировать холостые пробеги.
При выборе TOS учитывают несколько параметров. Масштаб терминала определяет требования к производительности системы и числу одновременных пользователей. Виды транспорта влияют на набор модулей: мультимодальному терминалу нужны модули для работы с железной дорогой и автотранспортом одновременно. Требования к интеграциям зависят от состава участников цепи поставок. Локализация важна для работы с российской таможней и отечественными системами электронного документооборота.
Показатели эффективности: как измерить работу терминала
Операционная эффективность терминала измеряется набором метрик, каждая из которых указывает на узкое место. Без регулярного мониторинга этих показателей управление превращается в реакцию на уже случившиеся сбои.
Базовый KPI перегрузочных операций - crane moves per hour (количество перемещений крана в час). Для STS-кранов ориентир составляет 25-35 moves/ч, для RTG - 15-25 moves/ч. Отклонение от планового значения сигнализирует о проблемах с организацией работ, состоянием техники или планированием штабеля.
Truck turnaround time - время оборота грузового автомобиля на терминале - отражает пропускную способность ворот и двора. Целевой показатель для эффективных терминалов составляет 30-60 минут. Превышение этого порога ведёт к очередям на въезде и штрафным претензиям со стороны перевозчиков.
Yard occupancy (заполненность площадки) и dwell time (среднее время хранения контейнера) связаны между собой. Высокий dwell time при ограниченной площади быстро поднимает yard occupancy выше 80%, после чего число вынужденных перекладок резко растёт, а производительность падает.
TEU/га характеризует плотность использования площади. Этот показатель зависит от высоты штабелирования и типа техники: терминалы с RMG достигают 1000-1500 TEU/га, с ричстакерами - 400-600 TEU/га.
Простой судна у причала напрямую влияет на коммерческие результаты. Demurrage - штраф за сверхнормативный простой - начисляется судовладельцем и может составлять десятки тысяч долларов в сутки. Именно поэтому crane productivity - первый показатель, который анализируют при разборе инцидентов.
Подробный разбор метрик и методику их расчёта см. в материале KPI порта и контейнерного терминала: показатели эффективности.
Семь метрик для еженедельного мониторинга на любом терминале:
- Crane moves per hour по каждому крану
- Truck turnaround time (среднее и 90-й перцентиль)
- Yard occupancy (%)
- Dwell time (сут.) по импорту и экспорту отдельно
- Число перекладок на одну выдачу контейнера
- Доля ошибок идентификации на воротах
- Время простоя техники по техническим причинам
Автоматизация и цифровые технологии на современных терминалах
OCR-системы (оптическое распознавание символов) на воротах терминала считывают номер контейнера, государственный номер тягача и пломбы без участия оператора. Точность современных систем достигает 98-99% при хорошем освещении и чистых поверхностях. Это сокращает время обработки одного автомобиля на воротах с 3-5 минут до 30-60 секунд и снижает число ошибок идентификации. Подробнее о том, как работает OCR-распознавание и другие инструменты цифрового терминала, - в отдельном материале.
Автоматизированные рельсовые краны (ARMG) и AGV применяются преимущественно на крупных хабах с оборотом от 500 000 TEU/год. Их окупаемость зависит от стоимости труда в регионе, интенсивности работы и стабильности грузопотока. Инвестиции в автоматизацию одного причального комплекса составляют от 50 до 150 млн долларов. Опыт терминалов в Роттердаме, Гамбурге и Сингапуре показывает, что ARMG повышают точность размещения и снижают операционные затраты на персонал, но требуют длительного периода отладки - от 12 до 24 месяцев.
Цифровой двойник терминала позволяет моделировать пропускную способность до начала строительства или реконструкции. Модель учитывает грузооборот, типы техники, конфигурацию площадки и сценарии пиковых нагрузок. Это снижает риск ошибок при проектировании: несколько компоновочных решений сравниваются без физических затрат.
IoT-датчики на рефрижераторных контейнерах передают данные о температуре, влажности и энергопотреблении в реальном времени. На кранах датчики фиксируют вибрацию, нагрузку на подъёмный механизм и отклонения от нормального режима работы. Это переводит техническое обслуживание с планово-предупредительного на предиктивное и сокращает внеплановые простои.
Российская специфика после 2022 года - ускоренный переход на отечественные и азиатские решения. Ряд западных поставщиков TOS и оборудования приостановил поддержку. Российские разработчики TOS, в том числе Solvo, усилили позиции на внутреннем рынке. Сравнительный обзор доступных систем управления терминалом, включая российские решения, поможет сориентироваться при выборе платформы. Параллельно растёт интерес к кранам и тягачам китайского производства как альтернативе европейским брендам.
Проектирование контейнерного терминала: от ТЗ до ввода в эксплуатацию
Основной нормативный документ для проектирования в России - СП 316.1325800.2017 «Терминалы контейнерные. Правила проектирования». Он регулирует требования к генеральному плану, покрытиям площадок, рельсовым путям, причальным сооружениям и технологическому оснащению. Отступление от норм СП на этапе рабочей документации влечёт замечания при государственной экспертизе.
Исходные данные для технологического проектирования включают плановый годовой грузооборот в TEU, соотношение 20- и 40-футовых контейнеров, долю рефрижераторных и опасных грузов, а также виды транспорта на входе и выходе. Без этих данных невозможно корректно рассчитать ни площадь двора, ни состав техники, ни пропускную способность ворот.
Проектирование проходит три стадии. Концепция фиксирует параметры терминала, компоновку зон и технологическую логику. Технологический проект детализирует состав оборудования, схему движения транспорта и требования к TOS. Рабочая документация содержит чертежи, спецификации и сметы, необходимые для строительства и закупок.
Типичные ошибки при проектировании повторяются от проекта к проекту. Недооценка пиковых нагрузок приводит к тому, что терминал, рассчитанный на средний грузооборот, перегружается в сезонные пики. Неверный выбор техники - например, RTG вместо ричстакеров при малом обороте - увеличивает капитальные затраты без прироста производительности. Отсутствие резерва площади лишает терминал возможности расширения без сноса существующих конструкций.
Чек-лист предпроектной проверки - восемь вопросов, которые нужно закрыть до начала проектирования:
- Подтверждён ли прогноз грузооборота на горизонте 10-15 лет?
- Определены ли виды транспорта и их соотношение?
- Есть ли данные по структуре контейнерного потока (рефрижераторные, опасные, негабаритные)?
- Согласованы ли границы участка и ограничения по застройке?
- Определены ли требования к таможенному статусу терминала?
- Выбрана ли концепция TOS и её требования к инфраструктуре?
- Учтены ли нормативы СП 316.1325800.2017 в задании на проектирование?
- Предусмотрен ли резерв площади под вторую очередь развития?
Вопросы и ответы
Q1Чем контейнерный терминал отличается от контейнерного порта?
Порт - более широкое понятие: он включает акваторию, причальные сооружения, административную инфраструктуру и может объединять несколько терминалов разного назначения. Терминал - операционная единица, специализированная на обработке контейнеров. Терминал может располагаться как внутри порта, так и на суше, вдали от водного пути.
Q2Что такое TEU и как он используется для оценки мощности терминала?
TEU (Twenty-foot Equivalent Unit) - стандартная единица измерения, равная одному 20-футовому контейнеру. 40-футовый контейнер считается за 2 TEU. Годовой оборот в TEU - главный показатель пропускной способности терминала: он позволяет сравнивать объекты разного масштаба и типа.
Q3Что такое TOS и без каких функций не обойтись небольшому терминалу?
TOS (Terminal Operating System) - программная система, которая управляет всеми операциями терминала: учётом местонахождения контейнеров, работой ворот, планированием техники и документооборотом. Для малого терминала минимально необходимы три функции: учёт позиций контейнеров на площадке, управление въездом и выездом через ворота, планирование задач для техники.
Q4Чем транзитный груз отличается от местного на контейнерном терминале?
Транзитный груз проходит через терминал без смены получателя и, как правило, с минимальным временем хранения - он следует дальше по маршруту без таможенного оформления. Местный груз поступает к конечному получателю или от отправителя, требует таможенного оформления и в среднем хранится дольше. На одной площадке эти два потока требуют разных маршрутов обработки и разных зон хранения.
Q5Как рассчитать необходимую площадь контейнерной площадки?
Площадь зависит от четырёх параметров: планового TEU-оборота в год, среднего времени хранения контейнера (dwell time в сутках), высоты штабелирования и целевого коэффициента заполнения площадки. Чем выше штабелирование и короче dwell time, тем меньше требуемая площадь при том же обороте. Расчёт выполняется на этапе технологического проектирования с учётом пиковых нагрузок.
Q6Какие нормативы регулируют проектирование контейнерных терминалов в России?
Основной документ - СП 316.1325800.2017 «Терминалы контейнерные. Правила проектирования». Он охватывает требования к генеральному плану, покрытиям площадок, рельсовым путям, причальным сооружениям и технологическому оснащению. Соблюдение норм СП обязательно для прохождения государственной экспертизы проектной документации.
