Что такое AGV-робот и как он работает
AGV-робот (Automated Guided Vehicle) - это транспортный робот, который перемещается по заранее определённому маршруту без участия оператора. Он берёт на себя рутинные перемещения грузов: между зонами приёмки и хранения, вдоль стеллажных рядов, к конвейерным линиям. Оператор задаёт логику один раз, дальше робот работает по ней самостоятельно.
Принцип движения по заданному маршруту
Маршрут AGV определяется физической или оптической инфраструктурой, встроенной в пол или расставленной вдоль трассы. Самые распространённые варианты: магнитная лента, наклеенная на пол; индуктивный провод, проложенный под покрытием; QR-метки через равные промежутки; лазерные отражатели по периметру зоны.
Каждый из этих методов жёстко фиксирует трассу. Если нужно изменить маршрут, придётся переделывать инфраструктуру. Это главное ограничение класса, которое напрямую влияет на стоимость любой перепланировки.
Поверх этой инфраструктуры работает центральный контроллер. Он распределяет задания между машинами, следит за трафиком на пересечениях, предотвращает столкновения и управляет очерёдностью зарядки. Без такого контроллера флот из нескольких единиц быстро превращается в источник заторов.
Типовые конструкции: тягачи, вилочные, конвейерные платформы
Конструктивно AGV делятся на несколько классов, каждый под свою задачу.
Буксировщики (тягачи) цепляют тележки и везут их по маршруту. Их используют там, где нужно перемещать большие объёмы мелких грузов за один проход.
Подъёмные платформы подхватывают паллеты или поддоны снизу и транспортируют их без вилочного механизма. Вилочные AGV работают как автоматические штабелёры: поднимают груз на высоту и ставят его в ячейку стеллажа. Конвейерные AGV несут на борту встроенный роликовый или ленточный конвейер и стыкуются с неподвижными конвейерными линиями для передачи грузов.
Грузоподъёмность AGV - от нескольких сотен килограммов до нескольких тонн, поэтому их ставят там, где нужно регулярно перемещать тяжёлые паллеты или крупногабаритные изделия по стабильным маршрутам. Главные рабочие качества этого класса - предсказуемость поведения и высокая повторяемость операций.
Что такое AMR-робот и чем он отличается
Автономная навигация и построение карты
AMR (Autonomous Mobile Robot) не нуждается в разметке пола. Он строит карту окружающей среды самостоятельно с помощью лидара, камер и датчиков глубины, а затем прокладывает маршрут по этой карте. Если на пути появляется препятствие, робот объезжает его в реальном времени, не останавливаясь и не ожидая команды оператора.
В основе навигации лежит технология SLAM (Simultaneous Localization and Mapping). Лидар непрерывно сканирует пространство, сопоставляет текущую картину с сохранённой картой и уточняет положение робота с точностью до нескольких сантиметров. Карту можно обновить за несколько часов, просто проведя робота по изменённой зоне.
Карта и навигация - забота самого робота, а задания приходят сверху, от fleet manager. Этот программный слой принимает их от WMS или WCS, распределяет по роботам и возвращает статусы выполнения. Развернуть fleet manager можно в облаке или на собственных серверах предприятия.
Типовые конструкции: полочные, подъёмные, манипуляторные AMR
Самый распространённый класс в складской логистике - AMR для транспортировки полок по схеме goods-to-person. Робот заезжает под мобильный стеллаж, поднимает его и везёт к рабочей станции сборщика. Сборщик стоит на месте, стеллажи приезжают к нему сами.
AMR-помощники сборщика движутся рядом с оператором и следуют за ним по зоне комплектации, принимая отобранные товары. Это снижает физическую нагрузку и ускоряет обход маршрута.
AMR с манипулятором совмещают мобильность с захватом: рука берёт товар с полки или конвейера, робот перевозит его в нужную точку. Такие решения пока дороже и сложнее в настройке, но их применение расширяется по мере удешевления манипуляторных систем.
Главное практическое преимущество AMR - скорость запуска. Развернуть первые единицы можно за несколько недель, а масштабировать флот без переделки инфраструктуры. Это особенно ценно при высокой сезонности и частых изменениях планировки.
AGV и AMR: сравнение по восьми критериям

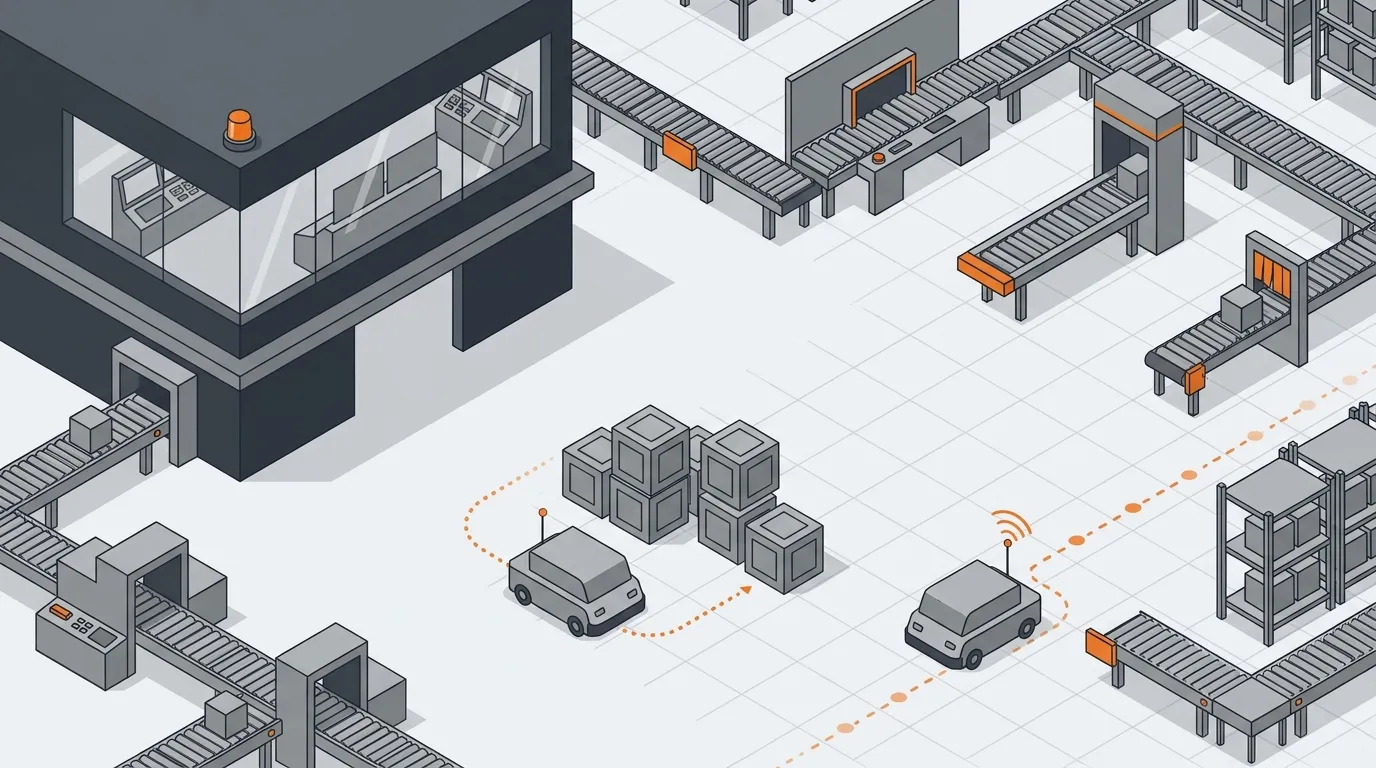

Оба класса возят грузы без оператора, разница - в способе навигации и цене запуска.
| Критерий | AGV | AMR |
|---|---|---|
| Навигация | Инфраструктурно-зависимая: магнитная лента, провод, QR-метки, лазерные отражатели | Инфраструктурно-независимая: SLAM на основе лидара и камер, без разметки пола |
| Гибкость маршрута | Низкая: изменение трассы требует переделки инфраструктуры | Высокая: маршрут перестраивается программно, карта обновляется за часы |
| Стоимость внедрения | Выше за счёт инфраструктурных работ: разметка, ограждения, зарядные станции | Ниже на старте: основные затраты на оборудование и fleet manager |
| Грузоподъёмность | До нескольких тонн; подходит для тяжёлых паллет и крупногабаритных грузов | Как правило, до 1000-1500 кг; тяжёлые паллеты - не основная область применения |
| Безопасность | Фиксированные зоны движения, физические ограждения; люди и AGV разделены | Работает совместно с людьми; датчики и алгоритмы обеспечивают динамическое торможение |
| Скорость запуска | Несколько месяцев с учётом монтажа инфраструктуры и пусконаладки | Несколько недель: минимальные подготовительные работы |
| Интеграция с ИТ | Через проприетарные протоколы или кастомные API; стандартизация ограничена | Поддержка VDA 5050, REST API, MQTT; fleet manager как стандартный интеграционный слой |
| Масштабируемость | Ограничена инфраструктурой: добавление маршрутов требует физических работ | Высокая: новые единицы добавляются в fleet manager без изменения физической среды |
AGV сохраняет преимущество там, где маршруты стабильны, грузы тяжёлые, а операция работает в режиме высокой повторяемости. Типичная среда - автомобильный завод, где схема перемещений между цехами не меняется годами.
AMR выигрывает в динамичных зонах с людьми, при частых изменениях планировки и высокой сезонности. E-commerce и 3PL-операторы выбирают AMR именно из-за скорости развёртывания и возможности быстро нарастить или сократить флот.
Отличается и структура бюджета. Стоимость AGV-проекта в целом выше из-за инфраструктурных работ. Отдельная единица AMR дороже сопоставимого AGV, но совокупные затраты на запуск у AMR ниже. При расчёте ROI это различие нужно учитывать с самого начала, иначе сравнение бюджетов окажется некорректным.
Методы навигации: от магнитной ленты до SLAM
Инфраструктурно-зависимые методы (AGV)

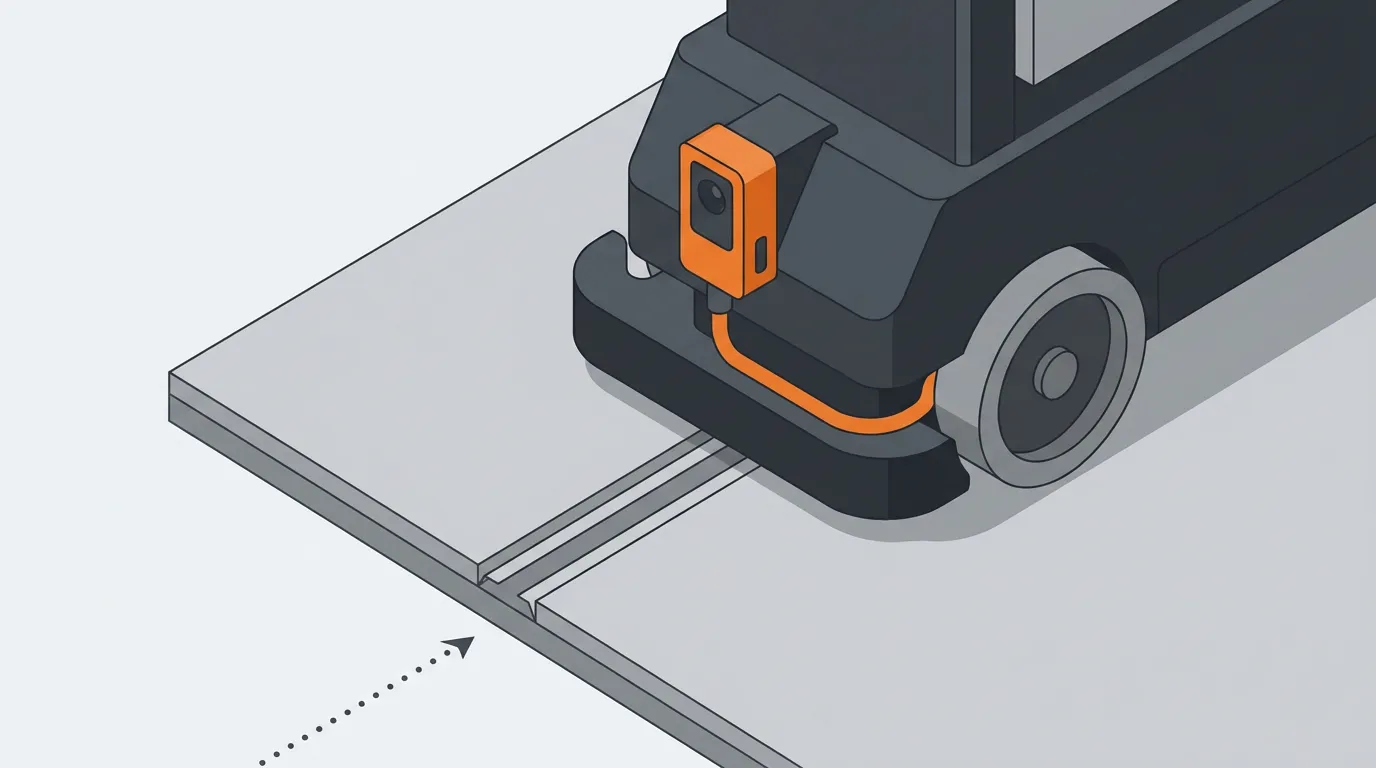

Классические AGV ориентируются по физическим или оптическим маркерам, встроенным в пол или установленным вдоль маршрута. Каждый метод накладывает свои ограничения на перепланировку.
Электромагнитный провод - один из старейших способов: в пол закладывается кабель, по которому протекает переменный ток, а датчики робота удерживают его над проводом. Точность высокая, но любое изменение маршрута требует строительных работ. Магнитная лента проще в монтаже: её наклеивают на пол и при необходимости переклеивают. Минус - лента изнашивается от вилочных погрузчиков и тележек, поэтому её приходится регулярно обслуживать.
QR-коды и RFID-метки на полу позволяют строить более сложные маршрутные сетки. Робот считывает метку, определяет своё положение и выбирает следующее направление по таблице маршрутов. Этот подход дешевле провода, но чувствителен к загрязнению пола и повреждению меток.
Лазерные отражатели (retroreflector) - наиболее точный инфраструктурный метод. По периметру зоны работы устанавливаются световозвращающие мишени, лидар робота измеряет углы до нескольких мишеней одновременно и вычисляет положение с точностью до сантиметра. Монтаж занимает больше времени, чем наклейка ленты, но результат стабильнее. При перепланировке достаточно переставить мишени и перекалибровать карту - без вскрытия пола.
Общее ограничение всех инфраструктурных методов: изменение планировки склада всегда влечёт дополнительные затраты и простой оборудования.
Инфраструктурно-независимые методы (AMR)
SLAM (Simultaneous Localization and Mapping) - базовый принцип навигации AMR. Лидар непрерывно сканирует окружение, алгоритм строит 2D- или 3D-карту и одновременно определяет положение робота на этой карте. Никаких меток на полу не нужно: ориентирами служат стеллажи, стены, колонны и другие постоянные объекты.
При первом запуске оператор проводит робота по зоне работы вручную или в режиме дистанционного управления. За это время строится базовая карта. Дальше робот работает самостоятельно, уточняя карту при каждом проезде. Если в зале появляется новый стеллаж или меняется расположение рабочих станций, карту обновляют за несколько минут без остановки всего флота.
Камеры глубины и ультразвуковые датчики дополняют лидар: они распознают низкие препятствия, которые лидар может пропустить, например паллеты на полу или ноги людей. Часть AMR использует визуальные ориентиры - QR-коды или ArUco-маркеры - не для навигации, а для точного позиционирования в конечной точке маршрута, например под полкой при подъёме.
Граница между AGV и AMR постепенно размывается. Производители AGV нового поколения всё чаще оснащают свои машины лидарами без отражателей, реализуя навигацию по контурам среды. Формально такой робот остаётся AGV по конструкции и грузоподъёмности, но по методу навигации приближается к AMR. При выборе платформы это стоит учитывать: метод навигации напрямую определяет стоимость перепланировки и общую стоимость владения на горизонте 5-7 лет.
Экономика и окупаемость: как считать ROI
Структура затрат AGV-проекта
Капитальные затраты на AGV-проект складываются из нескольких статей, и оборудование - не всегда самая крупная из них. К стоимости самих роботов добавляются инфраструктурные работы: нанесение разметки или закладка провода, установка лазерных мишеней, монтаж зарядных станций, устройство защитных ограждений в зонах движения. В крупных проектах инфраструктура может составлять 30-50% от стоимости флота.
Отдельная статья - интеграция с WMS и ERP. Если у вендора нет готового коннектора к используемой системе управления складом, разработка кастомного интерфейса добавляет к бюджету несколько месяцев работы и соответствующие затраты. Сам промышленный AGV стоит от 1,5 до 6 млн рублей в зависимости от класса и грузоподъёмности, без учёта инфраструктуры и интеграции.
Операционные затраты включают плановое техническое обслуживание, замену батарей (литий-железо-фосфатные АКБ служат 3-5 лет), лицензии на программное обеспечение центрального контроллера и обучение персонала. Последнее часто недооценивают: операторы и механики должны уметь работать с системой управления флотом, диагностировать неисправности и вносить изменения в маршруты.
Структура затрат AMR-проекта
AMR обходится дороже на единицу оборудования по сравнению с AGV аналогичной грузоподъёмности: машина для комплектации стоит от 2 до 8 млн рублей. Зато инфраструктурные работы минимальны: нужны только зарядные станции и стабильное Wi-Fi-покрытие по всей зоне работы.
Основная статья капитальных затрат помимо оборудования - fleet manager и его интеграция с WMS. Облачные решения снижают первоначальные вложения, но создают зависимость от подписки и требуют надёжного интернет-канала. On-premise установка fleet manager дороже при запуске, но предсказуемее по долгосрочным затратам.
Скрытая статья расходов при масштабировании флота AMR - пропускная способность системы управления и количество зарядных станций. Если fleet manager рассчитан на 20 роботов, а склад вырос до 40, потребуется либо апгрейд лицензии, либо замена системы. Зарядные станции занимают площадь и требуют электрических мощностей, которые не всегда заложены в проект с запасом.
Подробнее о том, как строить финансовую модель автоматизации и связывать её с показателями WMS, можно узнать в материале Роботизация склада: экономика, окупаемость, связка с WMS.
Типовые сроки окупаемости по сегментам
Срок окупаемости зависит от интенсивности эксплуатации, сменности работы и стоимости замещаемого ручного труда. Для AGV в крупных стабильных операциях типичный диапазон - 2-4 года при двух-трёхсменной работе.
AMR в e-commerce и 3PL-операторах окупаются быстрее: 1,5-3 года. Здесь сказывается высокая интенсивность в пиковые периоды и возможность быстро нарастить флот под сезон, а затем сократить его, вернув часть роботов по лизинговой схеме.
Частая ошибка при расчёте ROI - учитывать только прямую замену персонала. Реальный эффект шире: снижение ошибок при перемещении, уменьшение повреждений груза, стабильность скорости выполнения операций независимо от загрузки смены. Эти факторы сложнее оцифровать, но итоговую цифру возврата инвестиций они меняют заметно.
Типичные ошибки при выборе и внедрении
Первая ошибка - выбор технологии до детального анализа планировки и грузопотоков. AGV, установленный в зоне с частыми перепланировками и большим потоком людей, будет постоянно останавливаться и требовать ручного вмешательства. AMR с паллетной грузоподъёмностью 1,5 т - редкость и стоит соответственно. Сначала нужно зафиксировать типы грузов, маршруты, частоту изменений планировки и наличие людей в рабочих зонах, и только потом выбирать класс оборудования.
Вторая ошибка - недооценка интеграционных работ с WMS и ERP. Робот, который не получает задания от системы управления складом в реальном времени, работает по упрощённой логике или вовсе вхолостую. Двусторонний обмен данными - подтверждение выполнения задания, передача статусов, синхронизация с конвейерными линиями - требует проектирования и тестирования, а не разовой настройки.
Третья ошибка - запуск сразу большого флота без пилотного этапа. Узкие места в логике маршрутов, конфликты на перекрёстках, нестандартные ситуации с грузом - всё это проявляется только в реальной эксплуатации. Пилот на 3-5 роботах позволяет выявить проблемы до того, как они начнут влиять на весь склад.
Четвёртая ошибка - игнорирование требований к полу. Для AGV с магнитной навигацией критична ровность покрытия: перепады высот нарушают считывание ленты. Для AMR с лидарной навигацией важны отражающие свойства поверхности и отсутствие бликующих объектов, которые создают ложные ориентиры. Оба класса чувствительны к трещинам и стыкам плит, особенно при высокой скорости движения. Проверка пола по стандарту EN 15620 до начала проекта экономит время и деньги.
Пятая ошибка - отсутствие плана масштабирования. Количество роботов, зарядных станций, пропускная способность fleet manager и сетевая инфраструктура должны закладываться с запасом под целевой объём операций, а не под стартовый. Дорабатывать систему управления флотом после запуска дороже, чем сразу спроектировать архитектуру с запасом.
Чек-лист: как выбрать между AGV и AMR для своего склада
Прежде чем запрашивать коммерческие предложения у вендоров, стоит ответить на двенадцать вопросов. Если большинство ответов указывают на стабильность и высокую нагрузку, выбор склоняется к AGV. Если на гибкость и быстрый старт - к AMR.
Блок «Операция»
- Какова максимальная грузоподъёмность на одно перемещение? AGV перекрывают диапазон от нескольких сотен килограммов до нескольких тонн. AMR в большинстве конфигураций работают с грузами до 1000-1500 кг.
- Насколько однороден тип груза: паллеты, полки, контейнеры, штучные позиции?
- Насколько стабильны маршруты? Если схема движения меняется чаще одного раза в квартал, инфраструктурная разметка AGV превращается в статью постоянных расходов.
- Есть ли в рабочей зоне люди? AMR сертифицированы для совместной работы с персоналом и объезжают препятствия на ходу. AGV при обнаружении человека на пути, как правило, останавливается.
Блок «Инфраструктура»
- Каково состояние пола: ровность, покрытие, наличие стыков и порогов? Оба класса предъявляют требования по ровности, но по-разному.
- Возможно ли нанесение разметки или закладка кабеля без остановки операций?
- Есть ли сплошное Wi-Fi-покрытие в зонах работы роботов? Без стабильного сигнала fleet manager теряет связь с устройствами.
Блок «Бюджет и сроки»
- Каков лимит капитальных затрат на первый этап?
- Через сколько месяцев нужен рабочий результат? AMR можно запустить за несколько недель после поставки. AGV-проект с инфраструктурными работами занимает от трёх месяцев и более.
- Есть ли внутренние ресурсы для интеграции с WMS, или потребуется внешний подрядчик?
Блок «Горизонт планирования»
- Планируется ли расширение склада или смена планировки в ближайшие два-три года?
- Насколько предсказуем объём операций: есть ли выраженная сезонность, при которой флот нужно быстро наращивать?
Прежде чем переходить к выбору конкретной платформы, полезно изучить общую логику автоматизации складских процессов: уровни, технологии и точки входа. Это помогает правильно встроить роботизированный транспорт в общую архитектуру операций, а не рассматривать его изолированно.
Интеграция AGV и AMR с WMS и смежными системами
Протоколы и стандарты обмена данными
Роботы не работают сами по себе: они получают задания от WMS или WCS и возвращают статусы выполнения. Для этого используются несколько протоколов. REST API - наиболее распространённый способ: WMS отправляет HTTP-запрос с заданием, fleet manager подтверждает приём и по завершении возвращает результат. MQTT применяется там, где нужна низкая задержка и постоянный поток коротких сообщений, например при синхронизации с конвейерными линиями.
Для AMR существует открытый стандарт VDA 5050, разработанный немецкой ассоциацией автомобильной промышленности. Он описывает унифицированный формат команд и статусов, что позволяет подключать роботов разных производителей к одному fleet manager без кастомных адаптеров. AGV-вендоры стандарт поддерживают реже, что остаётся одной из причин дорогостоящих интеграций.
Место роботов в ИТ-архитектуре склада
Fleet manager занимает промежуточный слой между WMS и физическими роботами. Он принимает задания, распределяет их по устройствам с учётом загрузки и местоположения, управляет приоритетами и разрешает конфликты маршрутов. WMS при этом не знает, какой конкретно робот выполняет задание: он видит только факт перемещения и его статус.
Типовые точки интеграции включают подтверждение факта перемещения груза, передачу приоритетов при срочных заданиях и синхронизацию с конвейерными и сортировочными системами. Последнее особенно важно в распределительных центрах, где роботы подают грузы на конвейерные линии или сортеры: рассогласование по времени приводит к заторам на стыках.
При выборе вендора стоит проверять наличие готовых коннекторов к используемой WMS. Отсутствие такого коннектора не блокирует проект, но увеличивает бюджет интеграции и сроки запуска. Некоторые fleet manager поставляются с библиотекой адаптеров для распространённых WMS-платформ, что сокращает объём кастомной разработки.
Практика применения на российских складах
Сегменты с наибольшим числом внедрений
AGV прочнее всего закрепились в автомобильной промышленности, фармацевтике и крупных распределительных центрах FMCG. Эти сегменты объединяет стабильная планировка, высокий объём повторяющихся перемещений и готовность к капитальным вложениям в инфраструктуру. AMR активнее внедряются в e-commerce и у 3PL-операторов: высокая сезонность и частые перепланировки делают инфраструктурно-зависимые решения невыгодными.
Выбирать один класс, впрочем, не обязательно: тренд последних лет - гибридные флоты. AGV закрывают тяжёлые фиксированные маршруты между зонами приёмки, хранения и отгрузки. AMR работают в зонах комплектации, где плотность людей выше, а схема движения меняется вместе с ассортиментом. Подробнее о том, как мобильные роботы встраиваются в более широкую концепцию автоматизированного склада вместе с AS/RS и шаттлами, можно прочитать здесь.
Особенности эксплуатации в российских условиях
После 2022 года выбор сервисных партнёров для зарубежных платформ сократился. Часть вендоров ушла с рынка или ограничила поставки запчастей, что повысило риски для уже эксплуатируемых флотов. На этом фоне заметно выросло число локальных производителей AGV, предлагающих решения с отечественной компонентной базой и собственным сервисом.
Кроме доступности сервиса, на выбор платформы влияют ещё два фактора. Первый - температурный режим: склады с зонами глубокой заморозки требуют специальных исполнений роботов, которые есть не у всех производителей. Второй - качество полов в старых складских комплексах. Неровности, стыки плит и повреждённое покрытие снижают точность навигации и увеличивают износ ходовой части. Перед внедрением любого класса роботов стоит провести инструментальный замер ровности пола по EN 15620.
Вопросы и ответы
Q1Можно ли использовать AGV и AMR совместно в одном складе?
Гибридный флот - распространённая практика в крупных распределительных центрах. AGV берут на себя тяжёлые фиксированные маршруты с предсказуемым грузопотоком, AMR работают в зонах комплектации рядом с персоналом. Координацию обоих классов берёт на себя fleet manager верхнего уровня, который получает задания от WMS и распределяет их между разнородными устройствами.
Q2Какие методы навигации не требуют разметки пола?
Без разметки работают AMR на основе SLAM: лидар строит карту по контурам стеллажей, стен и других объектов среды, не требуя меток на полу. Часть современных AGV нового поколения также поддерживает навигацию по лидару без отражателей, что сближает их с AMR по требованиям к инфраструктуре. Натуральная навигация по контурам среды доступна и в ряде гибридных платформ.
Q3Как рассчитать необходимое количество роботов для склада?
Базовая логика: объём перемещений в смену делится на производительность одного робота с учётом времени зарядки и холостых пробегов. К полученному числу добавляют резерв на пиковую нагрузку и плановое обслуживание, обычно 15-25%. Для сложных операций с разветвлёнными маршрутами вендоры предлагают симуляционные инструменты, которые моделируют движение флота и выявляют узкие места до закупки оборудования.
Q4Чем отличаются требования к полу для AGV и AMR?
AGV с магнитной навигацией чувствительны к ровности: неровности смещают робота с ленты и вызывают ошибки позиционирования. AMR на лидарной навигации чувствительны к отражающим свойствам поверхности: блестящий или мокрый пол искажает показания датчика. Общий ориентир для обоих классов - ровность по EN 15620, но конкретные допуски зависят от платформы и скорости движения.
Q5Какие стандарты безопасности регулируют работу мобильных роботов?
Промышленные AGV подпадают под ISO 3691-4, который регулирует требования к тормозным системам, зонам обнаружения и маркировке. Для роботов, работающих рядом с людьми, применяется ISO/TS 15066, описывающий допустимые скорости и усилия при контакте. В России дополнительно действует технический регламент ТР ТС 010/2011, устанавливающий требования безопасности к машинам и оборудованию, под действие которого попадают мобильные роботы.
